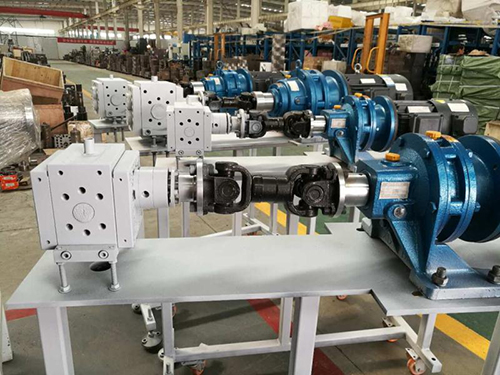

熔體計量泵安裝架主要作用是來安裝熔體計量泵驅動裝置(電機、減速機)、萬向軸連接器和泵體,保證熔體計量泵運行的過程中平穩。熔體計量泵安裝架的改進措施有哪些,下文將詳細的闡述:

熔體計量泵安裝架包括:用于支撐并固定旋轉驅動裝置的底架;支撐架,支撐架的下端部與底架相連;用于安裝泵體的頂板,頂板設置有用于避讓萬向軸連接器的避讓孔,支撐架的上端部與項板相連。為了方便調節頂板的高度,進而使得頂板更好地與泵體適配,支撐架的上端部和頂板之間還設置有用于調節頂板的高度的距離調節機構。提供了一種距離調節機構的具體結構,距離調節機構包括至少兩個調節螺栓,調節螺栓可旋轉地支承在支撐架和頂板中的一個上,支撐架和頂板中的另一個設置有與調節螺栓一一對應、且相匹配的螺紋孔,調節螺栓螺紋連接于相應的螺紋孔。為了方便用扳手轉動調節螺栓,調節螺栓上設置有便于轉動其的扁口。提供了一種支撐架的具體結構,支撐架包括固定板和兩個并列設置的支撐桿,支撐桿的下端部與底架相連,固定板與支撐桿的上端部相連,頂板連接于固定板,萬向軸連接器位于兩個支撐桿之間。為了方便推動熔體泵安裝架移動,在底架上安裝有方便其移動的滾輪組。
通過上述對熔體計量泵的安裝架改進,在安裝熔體泵計量泵的時候,安裝、拆卸非常方便,也使得熔體計量泵與擠出機的連接、拆卸更為方便,結構設計合理。熔體計量泵廠家咨詢熱線:0371-67993077
